Fehlerbehebung Bei Elektronischen Vorschaltgeräten


Fehlerbehebung Bei Elektronischen Vorschaltgeräten

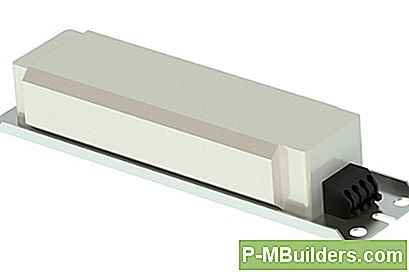

Ein fluoreszierendes elektronisches Vorschaltgerät ist eine Vorrichtung, die Leuchtstofflampen zum Leuchten bringt. Während Kompaktleuchtstofflampen keine Vorschaltgeräte haben, tun dies traditionelle Leuchten, die die langen Leuchtmittel verwenden. Die Fehlersuche am Vorschaltgerät einer Leuchtstofflampe ist ein ziemlich grundlegender Test.


Um dies zu tun, müssen Sie ein paar Werkzeuge und ein grundlegendes Verständnis dafür haben, wie der Hochspannungstransformator funktioniert.

Schritt 1 - Trennen Sie die elektrische Energie vom Licht

Bevor Sie beginnen, müssen Sie die zum Licht laufende Elektrizität abschalten. Nach dem Ausschalten müssen Sie einige Minuten warten, bis sich der gespeicherte Strom im Vorschaltgerät im Beleuchtungskreislauf verteilt hat. Entfernen Sie die Leuchtstofflampe von den Halterungen, die sie an beiden Enden festhalten. Diese Teile werden auch als Grabsteine ​​bezeichnet. Leuchtstofflampen sind extrem zerbrechlich, also setzen Sie sie irgendwo ein, wo sie nicht kaputt gehen.

Schritt 2 - Entfernen Sie die Schutzabdeckung und beobachten Sie den Ballast

Entfernen Sie mit einem Schraubendreher die Schutzabdeckung, die den Ballast verbirgt, und werfen Sie einen Blick darauf. Wenn Sie bemerken, dass Öl aus ihm austritt, müssen Sie das gesamte Ding ersetzen. Auslaufendes Öl zeigt an, dass die interne Dichtung durch übermäßige Hitze zerstört wurde.

Schritt 3 - Ballast testen

Um andere Probleme zu ermitteln, müssen Sie den Ballast testen. Messen Sie die Hochspannungsseite mit Ihrem Volt-Ohm-Meter oder Multimeter auf Kontinuität zwischen den Drähten, die zu den Grabsteinen führen. Normalerweise gibt es einen oder zwei Drähte, die zu jedem Gerät gehen. Blaue oder gelbe Kabel zeigen Stromkabel an und weiß ist der Nullleiter.

Drehen Sie das Multimeter in die "Ohm" -Einstellung und setzen Sie die Enden der beiden Sonden zusammen. Das Messgerät sollte einen direkten Kurzschluss anzeigen. Als nächstes müssen Sie die Sonden des Messgeräts mit einem der weißen Drähte und einem der farbigen Drähte berühren, die vom Vorschaltgerät kommen. Wenn Ihr Vorschaltgerät ordnungsgemäß funktioniert, zeigt dies einen kontinuierlichen Stromkreis an. Wenn dies nicht der Fall ist, müssen Sie es ersetzen. Überprüfen Sie alle Drahtpaare, und wenn sie alle positiv sind, fahren Sie mit dem Testen der Niederspannungsseite des Vorschaltgeräts fort.

Schritt 4 - Testen der Niederspannungsseite des Transformators

Wenn Ihre Vorschaltgeräte alle gut getestet wurden, müssen Sie die Niederspannungsseite des Transformators testen. Beginnen Sie mit dem Entfernen der Muttern vom schwarzen und weißen Draht, die von der Stromversorgungsseite des Vorschaltgeräts kommen. Berühren Sie die Sonden Ihres Volt-Ohm-Meters mit den schwarzen und weißen Drähten. Wenn Ihr Vorschaltgerät ordnungsgemäß funktioniert, wird ein kontinuierlicher Stromkreis angezeigt. Wenn nicht, benötigen Sie einen Ersatz.

Wenn Sie Ihre Vorschaltgeräte sowohl auf der Hoch- als auch auf der Niederspannungsseite getestet haben und es scheint, dass es ordnungsgemäß funktioniert, überprüfen Sie die Kabelverbindungen von den Tombstones.Manchmal kann sich ein Draht lösen und Ihren Ballast nicht richtig funktionieren lassen.
